InstalL Quartus WEB Edition
|
Quartus
|
Poslední verze Quartus Prime Lite 25.1 (údaj z února 2026) má svůj instalátor na stránce Intelu,

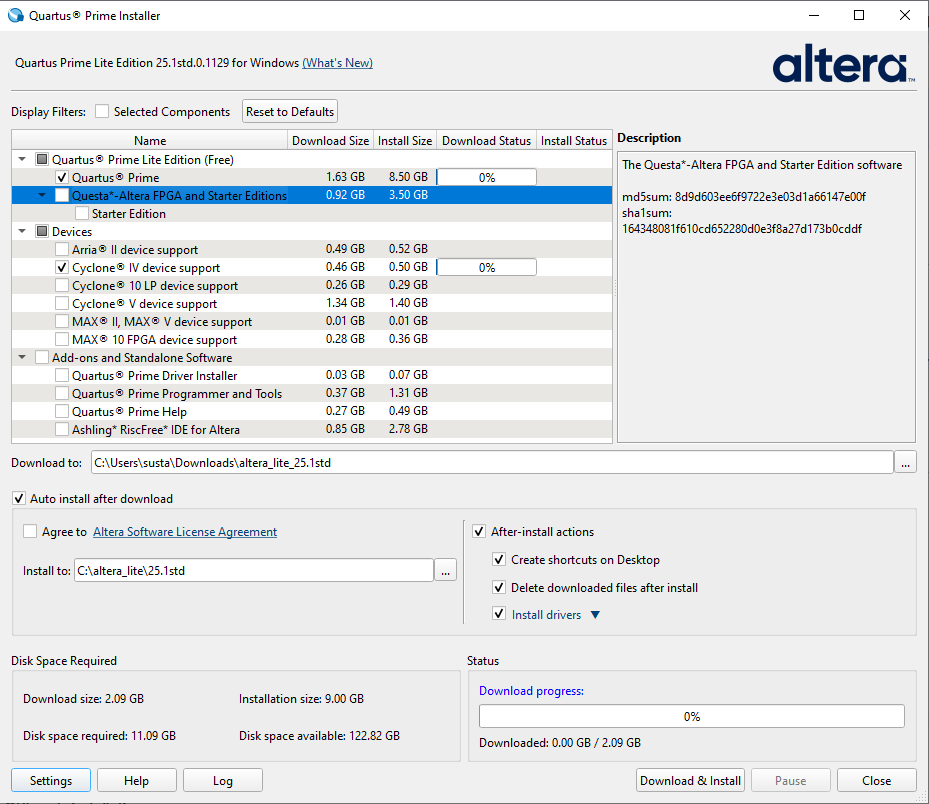

Z nabídky všech "Devices" (FPGA rodin) potřebujete pro LSP jen Cyclone IV, viz obrázek.
Instalce předchozích verzí Quartus 20.1 a 23.1 je popsána v
Instalace_QuartusV20V23.pdf.
|
GHDL
(doporučeno)
|
GHDL_InstalaceWindows.pdf - instalace GHDL a GTKWave v češtině, verze 1.2 z 6. února 2025
s příkladem simulace VHDL kódu majáku MHL2, jehož kódy rozšířené o maják EA z přednášek najdete v:
GHDL_ExampleOfSimulation_MorseBeaconMHL2.zip |
FPGA-LCD Utils
dříve LSP Tools |
https://github.com/cvut/FPGA-LCD_Utils - kolekce čtyř programů napsaných pro předmět LSP:
Bitmap to VHDL, LCD Geometry Rulers, TestbenchViewer a Quartus Project Checker
usnadňující tvorbu obrázků v FPGA s připojeným LCD a detekující i některé chyby v Quartus projektech.
Poslední verze V2.1.5 je z března 2025, ale již se dokončuje V3.0
s řadou vylepšení a inovovanou utilitou Bitmap to VHDL. |
Quartus v UČEBNĚ KN-E-23
- Intel Quartus II Prime Lite 20.1.1 - s níž budeme pracovat ve cvičeních, je poslední verzí ze simulátorem ModelSim.
Je obousměrně kompatibilní s V25.1, ale dobře funguje jen na Windows 10, v Win11 bývá problematická.
Verze 25.1 je stejná jak vzhledově, tak obsluhou, a obousměrně kompatibilní s V20.1. GHDL je dostatečná náhrada ModelSimu.
- Můžete si bezplatně instalovat i více verzí, chcete-li si je vyzkoušet.
Jde o Linuxové programy běžící ve Windows pod CygWin, a tak se čistě odinstalují.
- Na počítačích najdete i starší Altera Quartus II 13.0.1.232, ale ta občas zlobí i ve Win10.
- VHDL kód se vyplatí editovat ve VSC (Visual Studio Code),
a to v některém jeho VHDL rozšíření, třeba VHDL for Profesionals.
Archiv nedoporučované verze 13.0.1.232: Začněte přečtením návodu: InstalaceAltera_Quartus_V13_0sp1_PopisV15.pdf
